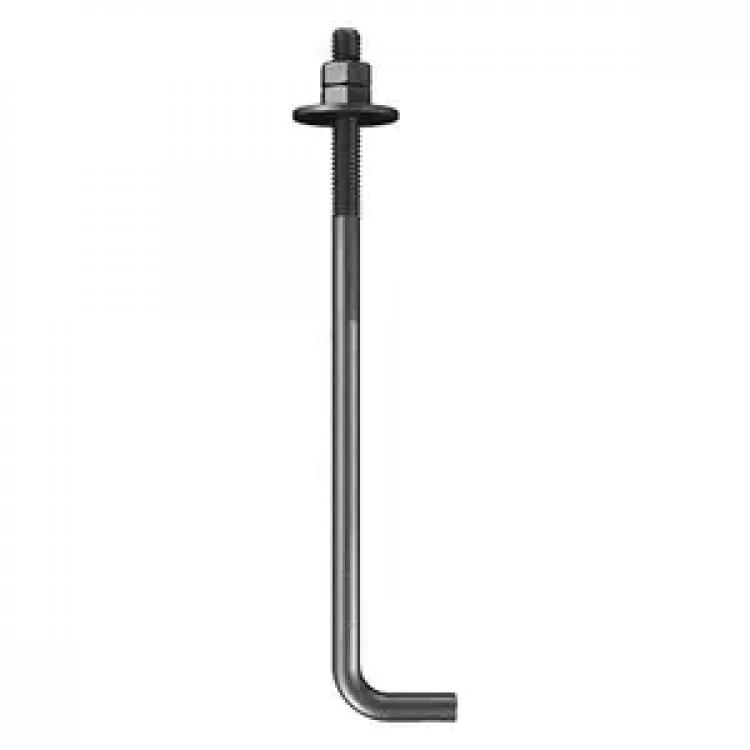

Болт фундаментный изогнутый тип 1 исполнение 1.1 L-образный ГОСТ 24379.1-80 ElectroTorg

Код товара:

Есть в наличии

Цена: 65,00 грн.

Основные характеристики

Бренд / Cтрана производитель ElectroTorg
Цена за килограмм
Наименование болта Болт фундаментный изогнутый
Страна производитель Украина
Материал болта Сталь
Назначение болта Фундаментный
Вид крепежа Болт
По длине резьбы Частичная резьба
Стандарт крепежа ГОСТ 24379.1-80
Марка стали Ст3сп
Ст3
Ст20
09Г2С
Тип фундаментного болта Тип 1
Вариант исполнения Исполнение 1

Оценка товара

Оцените товар и помогите своим опытом другим покупателям. Напишите обзор, добавьте фото и видео.

Описание товара

Болт фундаментный изогнутый тип 1 исполнение 1.1 L-образный ГОСТ 24379.1-80 ElectroTorg

Обратите внимание, указана цена за килограмм!

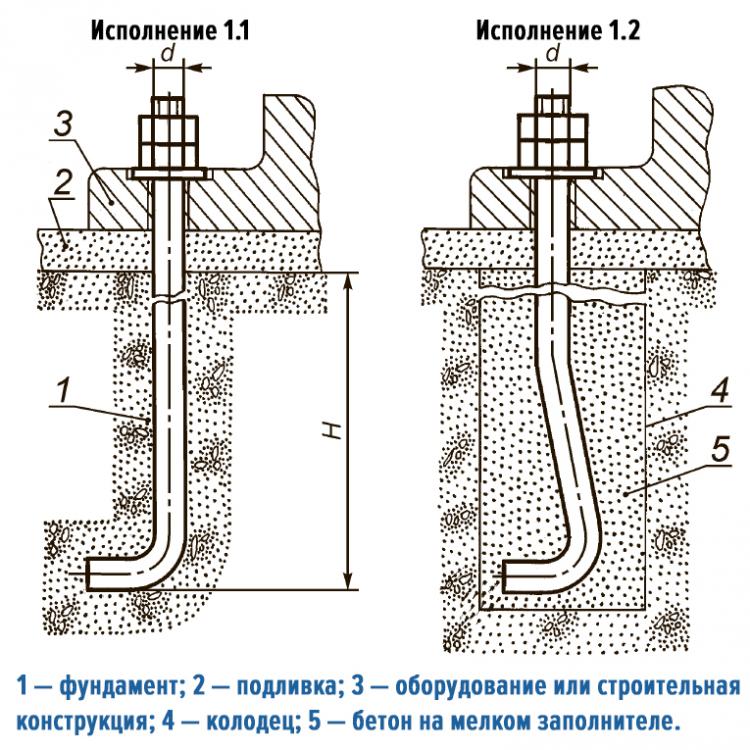

Данный тип болтов применяется, когда высота фундамента не зависит от глубины заделки болтов в бетон, устанавливаются до бетонирования фундамента.

Номинальный диаметр резьбы от М12 до М48 — фундаментный болт с изогнутым стержнем, состоящий из резьбовой шпильки, шестигранных гаек и плоской шайбы, предназначен для крепления основания конструкций и оборудования в фундаменте по принципу анкерного болта. Фундаментный болт ГОСТ 24379.1 тип 1 производится из углеродистой, низколегированной и жаропрочной стали марок ст3, 20, 09Г2С, 12Х18Н10Т, 20Х13, 25Х1МФ, 25Х2М1Ф или их аналогов для эксплуатации в умеренном или холодном климате.

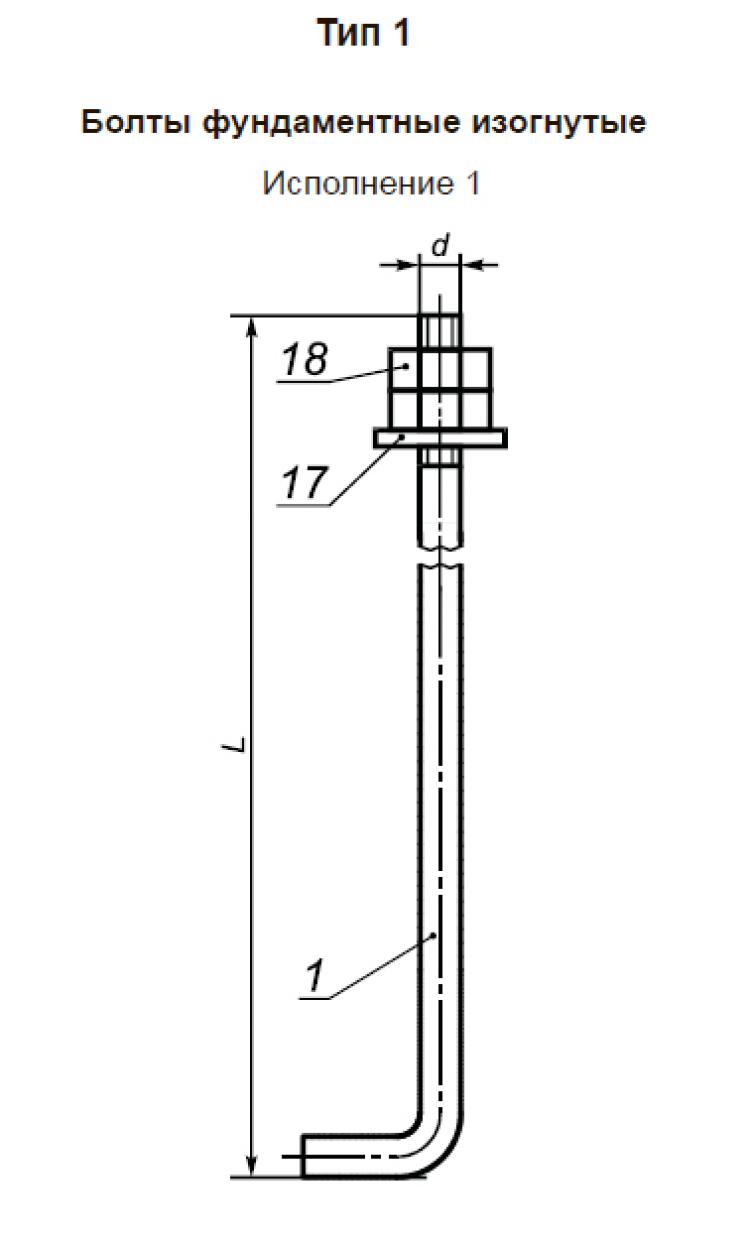

1—10 — шпильки; 11, 12 — анкерная плита; 13 — муфта; 14 — анкерная арматура; 15 — разжимная цанга; 16 — коническая
втулка; 17 — шайба; 18 — гайка по ГОСТ 5915; 19 — гайка по ГОСТ 10605

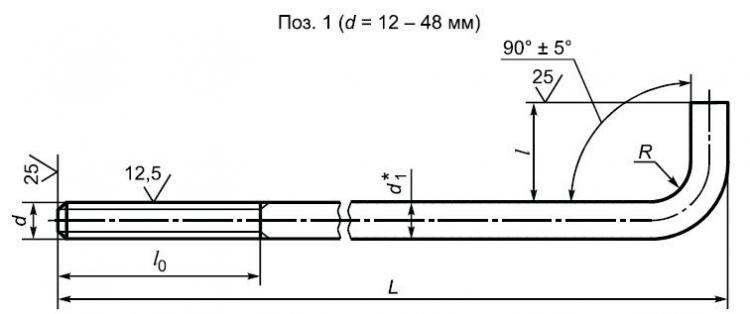

Шпилька ГОСТ 24379.1-80	Исполнение 1
номинальный диаметр резьбы, d	М12	М16	М20	М24	М30	М36	М42	М48
шаг резьбы, P	1,75	2	2,5	3	3,5	4	4,5	5
длина резьбы, l0	80	90	100	110	120	130	140	150
длина загнутого конца, l	40	50	60	75	90	110	125	150

ГОСТ 24379.1-80 — тип 1.1 и 1.2	М12	М16	М20	М24	М30	М36	М42	М48
Длина болта, L	Вес 1 комплекта, кг
300	0,35	0,66	–	–	–	–	–	–
400	0,44	0,82	1,32	–	–	–	–	–
500	0,52	0,97	1,57	2,35	–	–	–	–
600	0,61	1,13	1,81	2,71	4,55	–	–	–
710	0,71	1,31	2,09	3,1	5,16	7,59	–	–
800	0,79	1,45	2,31	3,42	5,66	8,31	11,81	–
900	0,88	1,6	2,55	3,77	6,22	9,1	12,89	17,41
1000	0,97	1,77	2,8	4,13	6,77	9,91	13,98	18,83
1120	–	1,95	3,1	4,56	7,43	10,85	15,29	20,53
1250	–	2,15	3,43	5,03	8,15	11,88	16,71	22,38
1320	–	–	3,6	5,28	8,53	12,43	17,47	23,37
1400	–	–	3,79	5,55	8,99	13,1	18,33	24,51
1500	–	–	–	5,9	9,54	13,9	19,42	25,93
1600	–	–	–	6,26	10,1	14,7	20,5	27,35
1700	–	–	–	6,61	10,65	15,5	21,59	28,77
1800	–	–	–	–	11,21	16,29	22,68	30,19
1900	–	–	–	–	11,76	17,09	23,76	31,61
2000	–	–	–	–	12,32	17,89	24,85	33,03
2120	–	–	–	–	–	18,85	26,16	34,73
2240	–	–	–	–	–	19,81	27,47	36,44
2300	–	–	–	–	–	20,29	28,11	37,29
2360	–	–	–	–	–	–	28,76	38,07
2500	–	–	–	–	–	–	30,29	40,13
2650	–	–	–	–	–	–	–	42,26
2800	–	–	–	–	–	–	–	44,39
