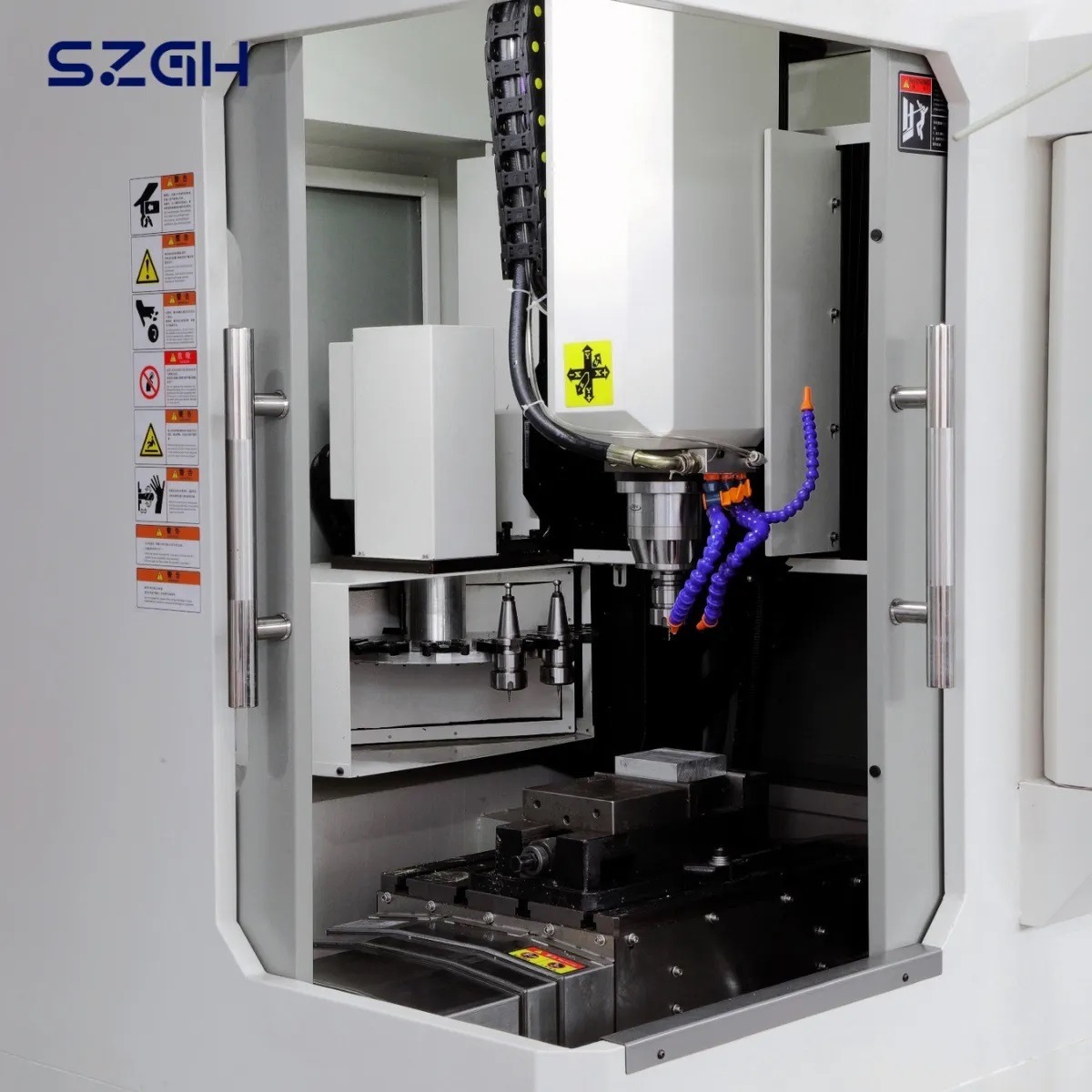

Фрезерний верстат із ЧПК SZGH-540D

SZGH-540D - компактний фрезерний верстат з числовим програмним керуванням, призначений для високошвидкісної обробки алюмінію, міді, латуні та інших легких сплавів.

Модель оснащена електричним шпинделем потужністю 4,5 кВт зі швидкістю обертання до 24 000 об/хв і стандартним магазином автоматичної зміни інструменту на 8 позицій з конусом BT30. Така комплектація дає змогу виконувати кілька операцій за однією програмою без ручної заміни інструменту.

Основні особливості SZGH-540D

• Електричний шпиндель 24 000 об/хв. Забезпечує високу швидкість обробки та допомагає отримувати якісну поверхню деталей.
• Потужність шпинделя 4,5 кВт. Підходить для фрезерування, свердління та інших операцій з кольоровими металами й легкими сплавами.
• Автоматична зміна інструменту. Магазин на 8 позицій BT30 дає змогу виконувати послідовні операції без постійного втручання оператора.
• Робоча зона 500 × 400 мм. Підходить для виготовлення невеликих деталей, корпусів, електродів і технологічного оснащення.
• Жорстка конструкція. Основа масою 1900 кг забезпечує стабільність верстата під час обробки.
• Прецизійні напрямні та гвинтові передачі. Використовуються тайванські лінійні напрямні класу C3 та кулькогвинтові передачі діаметром 25 мм.

Які операції виконує верстат

SZGH-540D дає змогу програмно виконувати свердління, нарізання різьби, торцеве та контурне фрезерування. Автоматична зміна інструменту спрощує обробку деталей, для яких потрібне послідовне виконання кількох операцій.

Верстат підходить для виготовлення алюмінієвих корпусів, мідних електродів, латунних фітингів, корпусних деталей електроніки та прецизійного технологічного оснащення.

Чим SZGH-540D відрізняється від SZGH-540

Головна відмінність полягає в комплектації шпинделем та системою зміни інструменту.

SZGH-540D стандартно оснащується електричним шпинделем потужністю 4,5 кВт зі швидкістю до 24 000 об/хв та автоматичним магазином на 8 інструментів. Базова модель SZGH-540 комплектується механічним шпинделем потужністю 3 кВт зі швидкістю до 6000 об/хв, а електричний шпиндель і автоматична зміна інструменту пропонуються як додаткові опції.

Таким чином, SZGH-540D - готове рішення для підприємств, яким потрібна високошвидкісна обробка з автоматизованою зміною інструменту.

SZGH-540D - компактний верстат з ЧПК для точного та продуктивного виготовлення деталей із кольорових металів і легких сплавів.

SZGH-540 чи SZGH-540D: який верстат обрати для виробництва?

Обидва верстати мають однакову робочу зону, масивну основу, кулькогвинтові передачі та лінійні напрямні. Основні відмінності полягають у типі шпинделя, його потужності та швидкості обертання, а також у комплектації системою автоматичної зміни інструменту.

Який варіант підійде саме вам?

SZGH-540 підходить підприємствам, яким потрібен універсальний фрезерний верстат із можливістю вибору конфігурації шпинделя та автоматичної зміни інструменту залежно від виробничих завдань.

SZGH-540D доцільно обрати для високошвидкісної обробки алюмінію, міді, латуні та інших легких матеріалів. Електричний шпиндель потужністю 4,5 кВт і магазин на 8 інструментів входять до стандартної комплектації. Це спрощує виконання послідовних операцій і зменшує потребу в ручній зміні інструменту.

Висновок: SZGH-540 дає більше можливостей для вибору комплектації, а SZGH-540D постачається в конфігурації, орієнтованій на високошвидкісну обробку та автоматизовану зміну інструменту.

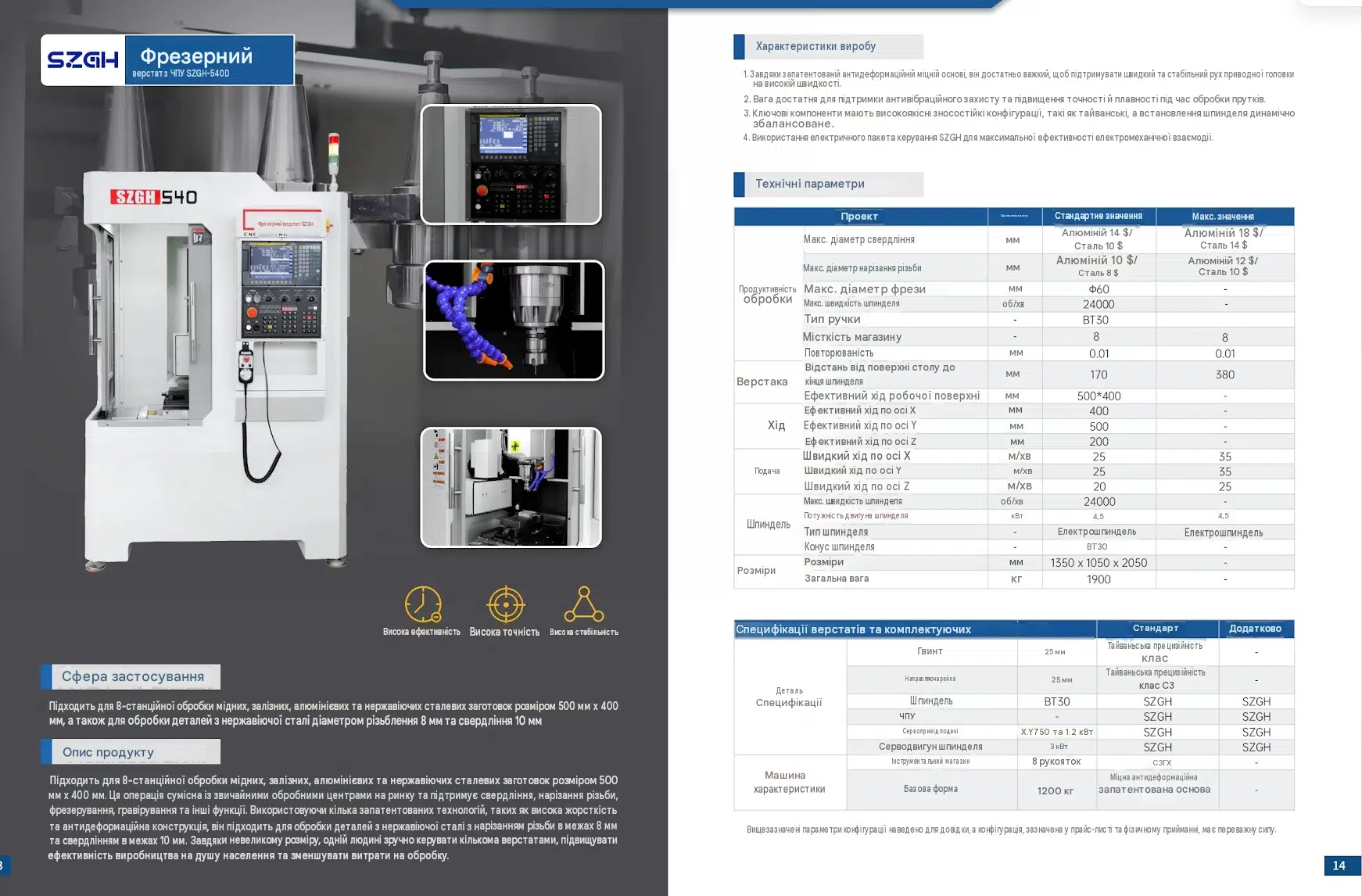

Технічні характеристики SZGH-540D

1. Продуктивність обробки

2. Робочий стіл

3. Переміщення та подача по осях

4. Шпиндель

Основні характеристики та переваги SZGH-540D

Електричний шпиндель 24 000 об/хв

Верстат SZGH-540D стандартно оснащений електричним шпинделем потужністю 4,5 кВт зі швидкістю обертання до 24 000 об/хв. Така комплектація підходить для високошвидкісної обробки алюмінію, міді, латуні та інших легких сплавів.

Конструкція шпинделя без ремінної передачі сприяє зниженню вібрацій і допомагає отримувати якісну поверхню деталей.

Потужність шпинделя 4,5 кВт

Шпиндель забезпечує необхідну продуктивність для фрезерування, свердління та обробки контурів. Верстат підходить для виготовлення алюмінієвих корпусів, мідних електродів, кріпильних пластин та інших деталей, що потребують точності й чистоти обробки.

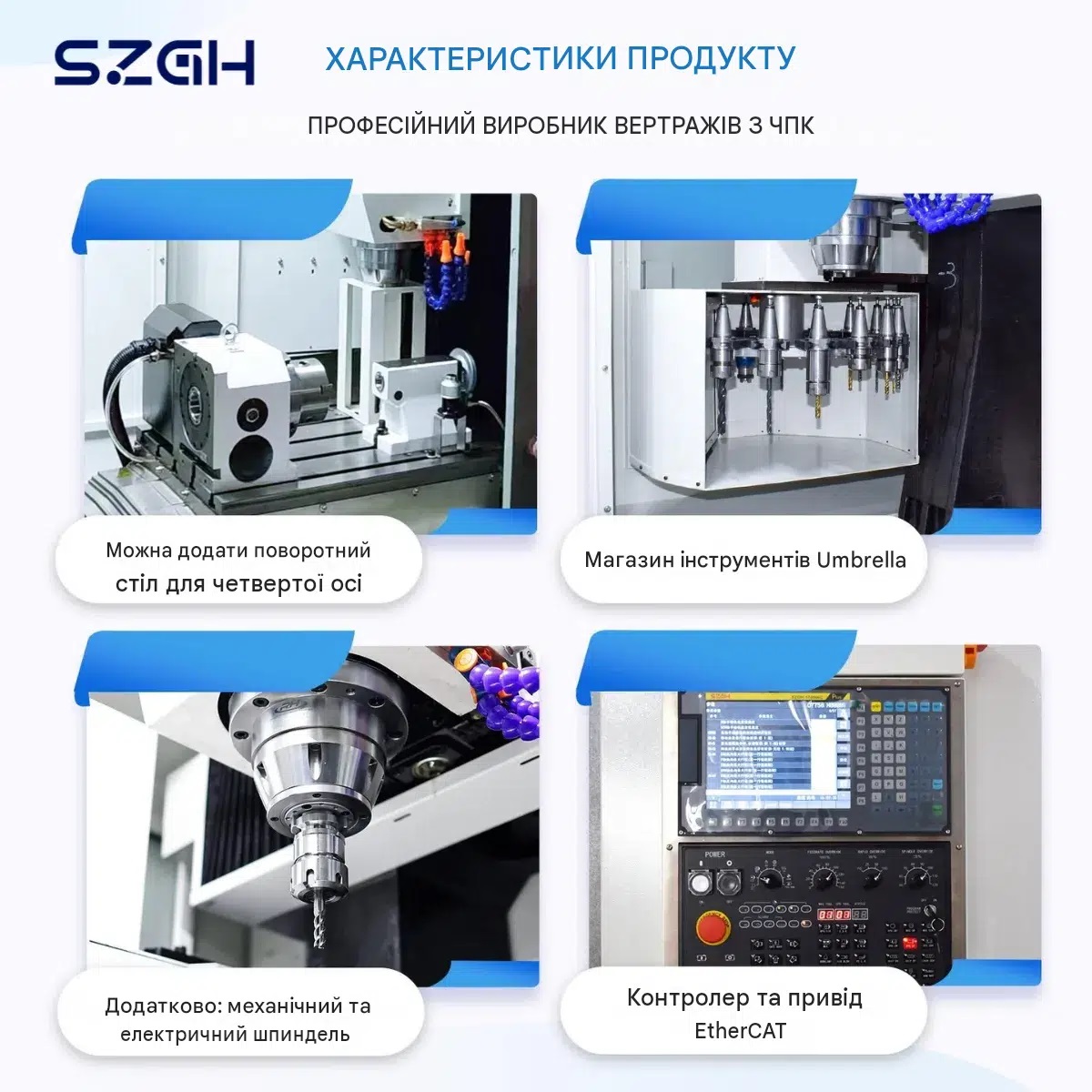

Автоматична зміна інструменту на 8 позицій

SZGH-540D комплектується магазином інструменту BT30 на 8 позицій із сервоприводом. Система автоматично змінює інструмент відповідно до керуючої програми, даючи змогу виконувати свердління, нарізання різьби та фрезерування за один цикл без ручної заміни інструменту.

Масивна основа для стабільної роботи

Основа верстата забезпечує жорсткість конструкції та сприяє зниженню вібрацій під час високошвидкісної обробки. Це важливо для стабільності розмірів деталей і якості обробленої поверхні під час серійного виробництва.

Підбір, налаштування та технічна підтримка фрезерних верстатів SZGH

ElectroTorg допомагає підібрати фрезерні верстати з ЧПК SZGH, визначити необхідну комплектацію та підготувати обладнання до виробничих завдань.

Консультуємо щодо вибору шпинделя, інструментального оснащення, додаткових опцій і можливостей автоматизації обробки. Також надаємо інформаційну підтримку з питань експлуатації та технічного обслуговування обладнання.

Наші послуги

Підбір верстата та комплектації

Допомагаємо вибрати модель з урахуванням матеріалів, розмірів деталей, необхідної точності та обсягу виробництва. Консультуємо щодо характеристик шпинделя, робочої зони й доступних додаткових опцій.

Налаштування системи ЧПК

Надаємо консультації щодо параметрів обробки, використання керувальних програм і роботи зі стандартним G-кодом. Допомагаємо визначити вимоги до підготовки верстата для конкретних операцій.

Підбір інструменту та оснащення

Допомагаємо підібрати фрези, свердла, різьбонарізний інструмент і тримачі з урахуванням матеріалу заготовки, типу обробки та характеристик верстата. Для моделей із конусом BT30 враховуємо сумісність інструментального оснащення.

Автоматизація та дооснащення

Консультуємо щодо можливостей розширення функціональності верстата. Наприклад, для SZGH-540 доступна опція автоматичної зміни інструменту на 8 позицій. Можливість встановлення додаткового обладнання залежить від моделі та її комплектації.

Технічні консультації та обслуговування

Допомагаємо з питаннями експлуатації, профілактичного обслуговування та діагностики несправностей. Потребу в ремонті й заміні компонентів розглядаємо індивідуально.

Які операції виконують верстати SZGH

Залежно від моделі, комплектації та встановленого інструменту обладнання можна використовувати для таких операцій:

• Фрезерування площин, пазів, уступів і контурів.
• Свердління отворів у металевих заготовках.
• Нарізання внутрішньої різьби.
• Гравіювання написів і контурів.
• Виготовлення корпусів, кронштейнів, пластин та інших деталей з алюмінію, міді, сталі й інших матеріалів у межах можливостей конкретного верстата.

Для отримання необхідного результату важливо правильно підібрати інструмент, режими різання та параметри керувальної програми.

Як відбувається підбір обладнання

1. Визначення завдань. Уточнюємо матеріали, розміри деталей, типи операцій і вимоги до точності.
2. Вибір комплектації. Визначаємо необхідні характеристики шпинделя, інструменту та додаткових опцій.
3. Підготовка до роботи. Уточнюємо вимоги до налаштування обладнання та підготовки керувальних програм.
4. Технічний супровід. Консультуємо щодо експлуатації, обслуговування та можливостей дооснащення.

Чому варто звернутися до ElectroTorg

• Підбір обладнання відповідно до виробничих завдань.
• Допомога у виборі комплектації та інструментального оснащення.
• Консультації щодо автоматизації обробки.
• Технічна підтримка з питань експлуатації верстатів.
• Індивідуальний розгляд вимог до кожного виробничого процесу.

Потрібен фрезерний верстат із ЧПК?

Звертайтеся до ElectroTorg. Допоможемо визначити технічні вимоги, підібрати відповідну модель SZGH і розглянути варіанти комплектації для вашого виробництва.

Опишіть, які деталі потрібно виготовляти, з якими матеріалами ви працюєте та які операції плануєте виконувати. Це допоможе визначити відповідні характеристики обладнання.
