Фрезерний верстат із ЧПК SZGH-650

Фрезерний верстат з ЧПК SZGH-650 - компактний вертикальний фрезерний верстат із числовим програмним керуванням, призначений для фрезерування, свердління та нарізання різьби. Робоча зона 600 × 500 мм і шпиндель із конусом BT40 дають змогу обробляти деталі різних розмірів.

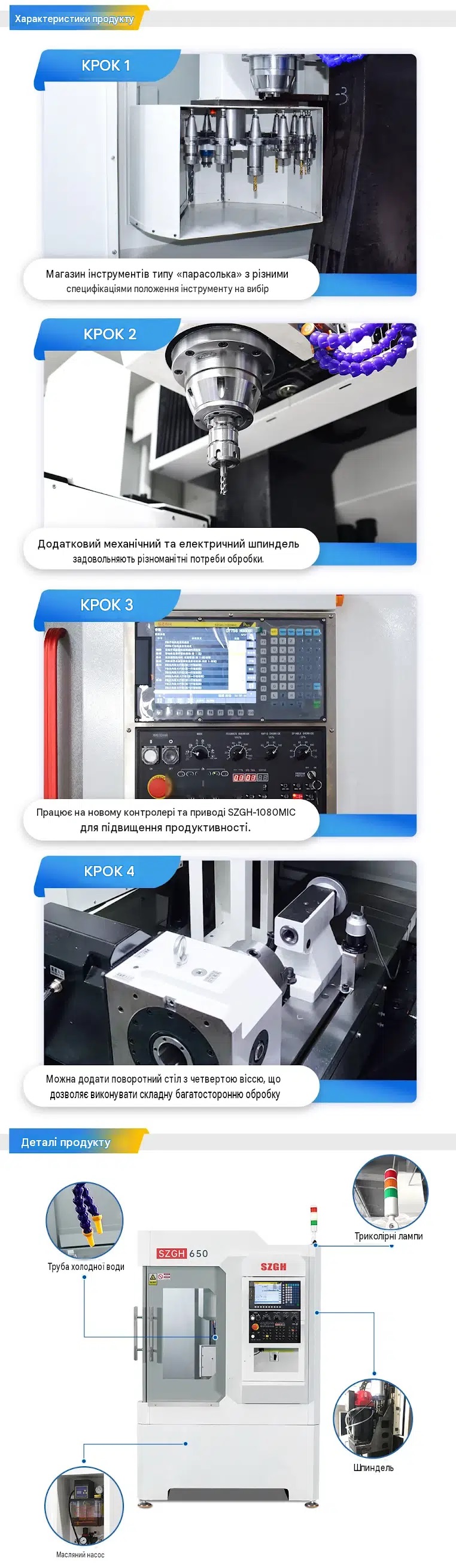

У стандартній комплектації верстат оснащений механічним шпинделем потужністю 5,5 кВт і сервопривідним магазином автоматичної зміни інструменту на 10 позицій. За потреби доступна опція електричного шпинделя зі швидкістю обертання до 24 000 об/хв.

Масивна основа масою 2900 кг забезпечує жорсткість конструкції та допомагає зменшувати вібрації під час обробки.

Основні можливості SZGH-650

• Робоча зона 600 × 500 мм для обробки деталей різних розмірів.
• Шпиндель потужністю 5,5 кВт для виконання основних фрезерних і свердлильних операцій.
• Конус шпинделя BT40 для використання сумісного інструментального оснащення.
• Автоматична зміна інструменту на 10 позицій для виконання кількох операцій за однією програмою.
• Можливість встановлення електричного шпинделя зі швидкістю до 24 000 об/хв.
• Масивна основа 2900 кг для стабільної роботи обладнання.

Можливості обробки

• Свердління алюмінію - до Ø35 мм.
• Свердління сталі - до Ø30 мм.
• Нарізання різьби в алюмінії - до M25.
• Нарізання різьби у сталі - до M18.
• Торцеве фрезерування фрезами діаметром до Ø100 мм.

Фактичні можливості залежать від матеріалу заготовки, інструменту та режимів різання.

Для яких завдань підходить

SZGH-650 можна використовувати для виготовлення корпусних деталей, кронштейнів, монтажних плит та інших металевих компонентів. Автоматична зміна інструменту дає змогу послідовно виконувати свердління, нарізання різьби й фрезерування без ручної заміни інструменту між операціями.

SZGH-650 - практичне рішення для підприємств, яким потрібен компактний верстат із ЧПК із конусом BT40, автоматичною зміною інструменту та можливістю розширення комплектації.

Технічні характеристики фрезерного верстата SZGH-650

Виробничі можливості

Робочий стіл

Переміщення та подача по осях

Шпиндель

Магазин інструментів

Компоненти та конструкція

Габарити та маса

Консультації, комплектація та супровід фрезерних верстатів SZGH

ElectroTorg надає допомогу у виборі фрезерних верстатів із ЧПК SZGH, підборі оснащення та визначенні конфігурації для конкретних виробничих потреб.

Ми допомагаємо оцінити можливості обладнання, підібрати відповідний шпиндель, інструменти й додаткові функції. Також консультуємо з питань роботи системи ЧПК, експлуатації та технічного обслуговування верстатів.

Напрями роботи

Вибір моделі та комплектації

Підбираємо обладнання з урахуванням типу деталей, матеріалів, габаритів заготовок, вимог до точності та продуктивності. Допомагаємо порівняти характеристики моделей і визначити доцільність використання додаткових опцій.

Робота з ЧПК та керувальними програмами

Консультуємо щодо використання системи числового програмного керування, підготовки програм обробки та застосування G-коду. Допомагаємо визначити параметри, необхідні для виконання запланованих операцій.

Інструментальне оснащення

Рекомендуємо фрези, свердла, мітчики, тримачі та інші інструменти відповідно до матеріалу заготовки й технології обробки. Під час вибору враховуємо тип шпинделя, конус і сумісність оснащення з конкретною моделлю верстата.

Додаткове обладнання та розширення можливостей

Розглядаємо варіанти дооснащення верстата відповідно до виробничих завдань. Залежно від моделі це може бути автоматична зміна інструменту, інший тип шпинделя або додаткові функції. Наприклад, для SZGH-540 передбачена опція магазину автоматичної зміни інструменту на 8 позицій.

Експлуатація та технічний супровід

Надаємо консультації щодо правильного використання обладнання, планового обслуговування та перевірки можливих несправностей. Питання ремонту й заміни комплектуючих розглядаємо окремо, з урахуванням моделі та характеру проблеми.

Для яких завдань підходять верстати SZGH

Залежно від технічних характеристик і комплектації верстати можуть використовуватися для:

• фрезерування площин, пазів, уступів і контурів;
• свердління отворів;
• нарізання внутрішньої різьби;
• гравіювання поверхонь;
• виготовлення корпусних деталей, кріпильних елементів, монтажних пластин та інших металевих виробів.

Обробляти можна алюміній, мідь, сталь та інші матеріали, якщо їхні властивості й необхідні режими відповідають можливостям обладнання.

Етапи підбору верстата

1. Аналіз виробничих потреб. Визначаємо тип деталей, матеріали, розміри заготовок та перелік операцій.
2. Вибір обладнання. Порівнюємо робочу зону, параметри шпинделя, точність і доступні варіанти комплектації.
3. Підготовка до запуску. Уточнюємо вимоги до інструменту, керувальних програм і налаштування обладнання.
4. Подальші консультації. Допомагаємо розібратися з експлуатацією, обслуговуванням і можливим дооснащенням.

Чим допоможе ElectroTorg

• Підібрати верстат під конкретні технологічні операції.
• Визначити необхідну комплектацію без зайвих опцій.
• Узгодити вимоги до шпинделя та інструментального оснащення.
• Оцінити можливості автоматизації обробки.
• Отримати консультації щодо експлуатації та обслуговування.

Допоможемо вибрати відповідний верстат

Зверніться до ElectroTorg, щоб підібрати фрезерний верстат із ЧПК SZGH для ваших виробничих завдань.

Повідомте, які деталі потрібно виготовляти, з якими матеріалами ви працюєте та які операції плануєте виконувати. На основі цієї інформації можна визначити потрібні характеристики й оптимальну комплектацію обладнання.
