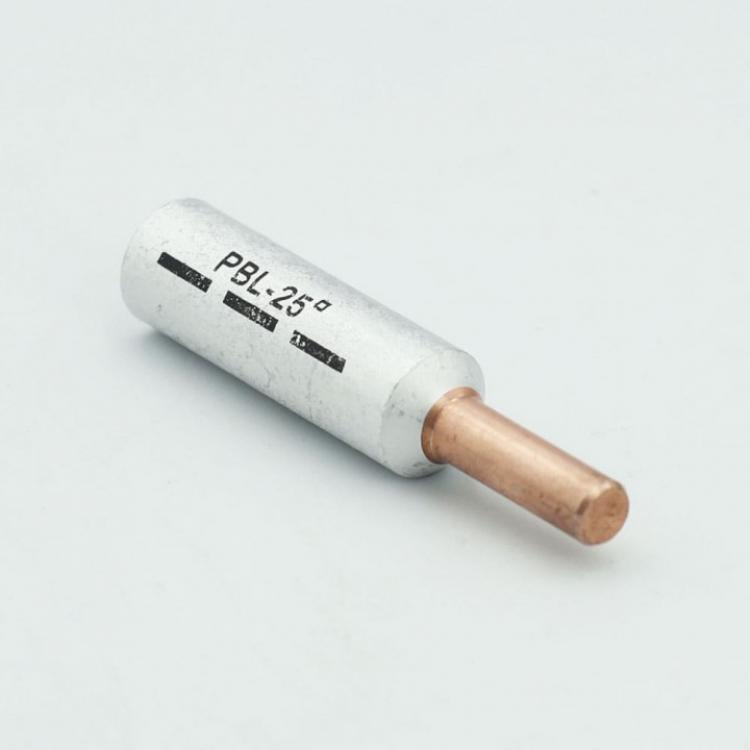

Наконечник кабельний штирьовий мідно-алюмінієвий PBL 25 Takel

Наконечник штирьовий PBL 25 Takel призначений для надійного окінцювання алюмінієвих проводів і кабелів перерізом 25 мм² з подальшим підключенням до електротехнічного обладнання. Завдяки шпильковій формі контактної частини виріб ідеально підходить для використання в контактних групах з вузькими ввідними пазами, де застосування стандартних кабельних наконечників може бути ускладненим.

Конструкція наконечника поєднує переваги двох металів. Хвостова частина трубчастої форми виготовлена з алюмінію та призначена для обпресовування алюмінієвого кабелю. Контактна частина виконана з міді та має форму круглого шпиня, що забезпечує стабільне електричне з'єднання і високу провідність струму. Для захисту контактної поверхні та зменшення впливу окиснення всередині наконечника використовується спеціальна контактна паста.

Мідна та алюмінієва частини з'єднані методом контактного зварювання. Така технологія забезпечує високу механічну міцність конструкції та виключає перегрів у місці переходу між різнорідними металами під час тривалої експлуатації. Це підвищує надійність електромонтажу та продовжує термін служби з'єднання.

Монтаж наконечника PBL 25 здійснюється методом обпресовування за допомогою відповідного пресувального інструменту. Такий спосіб гарантує щільний контакт провідника з наконечником і стійкість до механічних навантажень.

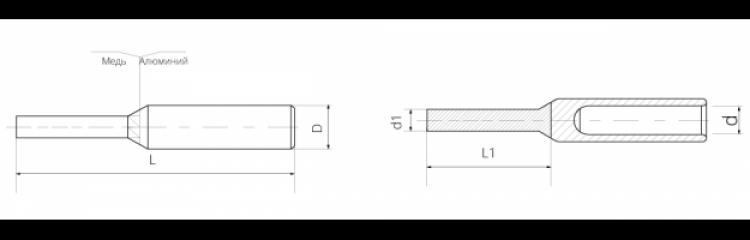

Основні характеристики моделі: номінальний переріз провідника 25 мм², зовнішній діаметр D – 12,2 мм, діаметр шпиня d – 7,4 мм, внутрішній діаметр d₁ – 6 мм, загальна довжина L – 57,7 мм, довжина хвостової частини L₁ – 18,6 мм. Наконечник постачається поштучно, фасування в пачці становить 20 штук.

Мідно-алюмінієвий наконечник Takel PBL 25 широко застосовується під час монтажу силових ліній, розподільчих щитів, промислового обладнання та електромереж різного призначення. Виріб відповідає вимогам ДСТУ EN 60947-1 та має добровільну сертифікацію в Україні.
