Наконечник штирьовий мідно-алюмінієвий PBL 35 В Takel

Наконечник штирьовий PBL 35 призначений для окінцювання алюмінієвих проводів і кабелів перерізом 35 мм² та їх подальшого підключення до електротехнічного обладнання. Завдяки конструкції у вигляді круглого шпиня виріб забезпечує надійний контакт у клемах з вузькими ввідними отворами та контактних групах, де використання стандартних наконечників може бути обмеженим. Такий тип з'єднання широко застосовується під час монтажу розподільчих щитів, силових мереж, електроустановок та промислового обладнання.

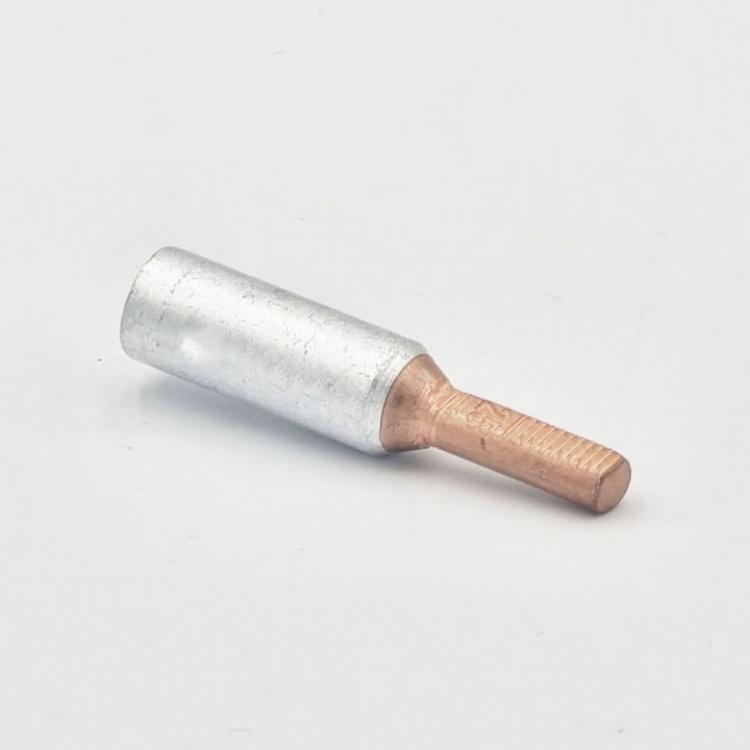

Конструкція наконечника поєднує алюмінієву трубчасту частину та мідний контактний елемент. Алюмінієва гільза використовується для обпресовування провідника, забезпечуючи надійну фіксацію кабелю. Контактний штир виготовлений із міді, що гарантує високу електропровідність і стабільну передачу електричного струму. Завдяки такому рішенню наконечник дозволяє ефективно підключати алюмінієві кабелі до обладнання з мідними контактами.

Мідна та алюмінієва частини з'єднані методом контактного зварювання. Це створює міцне нерозбірне з'єднання, яке відрізняється високою механічною стійкістю та не схильне до перегрівання під навантаженням. Така технологія позитивно впливає на довговічність контактного вузла та підвищує безпеку експлуатації електромережі.

Монтаж наконечника PBL 35 здійснюється методом обпресовування із застосуванням відповідного пресувального інструменту. Після встановлення утворюється надійний контакт, стійкий до вібрацій, перепадів температури та тривалих електричних навантажень.

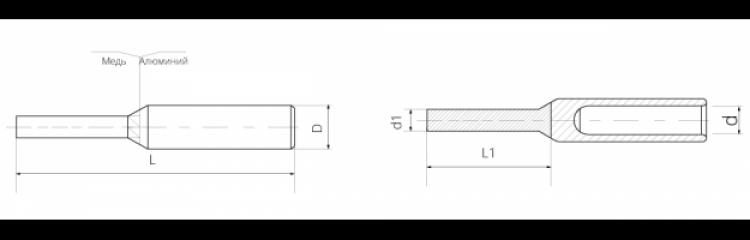

Основні технічні характеристики: номінальний переріз провідника 35 мм², зовнішній діаметр D – 12 мм, діаметр шпиня d – 8 мм, внутрішній діаметр d₁ – 6 мм, загальна довжина L – 50,5 мм, довжина хвостової частини L₁ – 19 мм. В упаковці міститься 20 штук.

Штирьовий наконечник PBL 35 стане практичним рішенням для професійного електромонтажу, забезпечуючи якісне з'єднання алюмінієвих провідників, стабільний електричний контакт і тривалий термін експлуатації електротехнічних систем.
