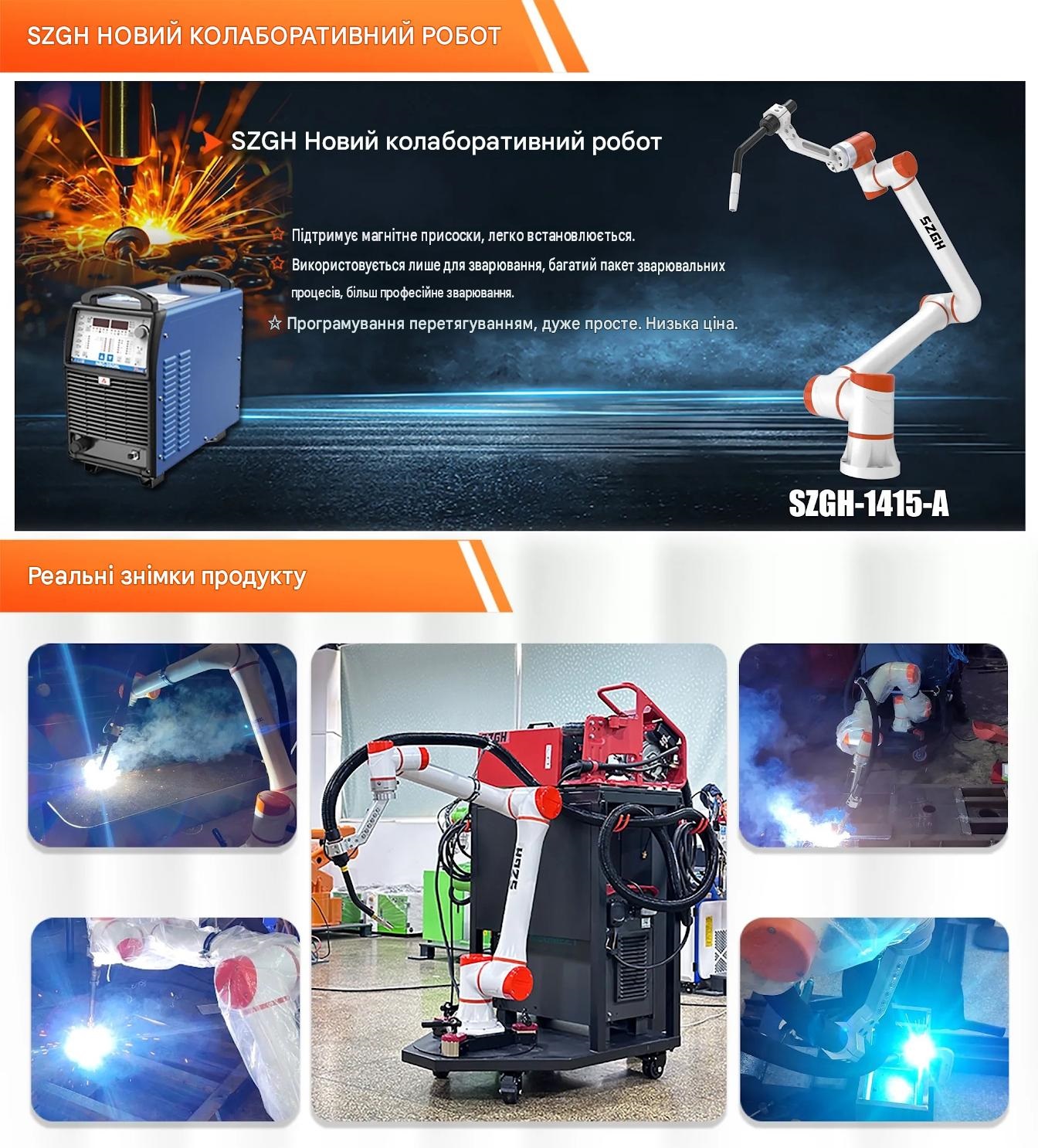

SZGH-1415-A колаборативний робот для спільного дугового зварювання серії Master із вантажопідйомністю 15 кг

SZGH-1415-A - це 6-осьовий колаборативний робот для дугового зварювання із серії Master від SZGH, розроблений для виконання складних завдань зварювання MIG, MAG і TIG, що потребують високої вантажопідйомності та одночасної взаємодії людини й робота.

Завдяки вантажопідйомності 15 кг, радіусу дії 1464,3 мм і точності позиціонування ±0,03 мм він дає змогу обробляти товстостінні сталеві конструкції, виготовляти посудини під тиском і складні зварні вузли без захисного огородження. Це робить його оптимальним рішенням для колаборативного зварювання на малих і середніх підприємствах, змішаних виробничих лініях і підприємствах, які переходять від ручного зварювання до автоматизації.

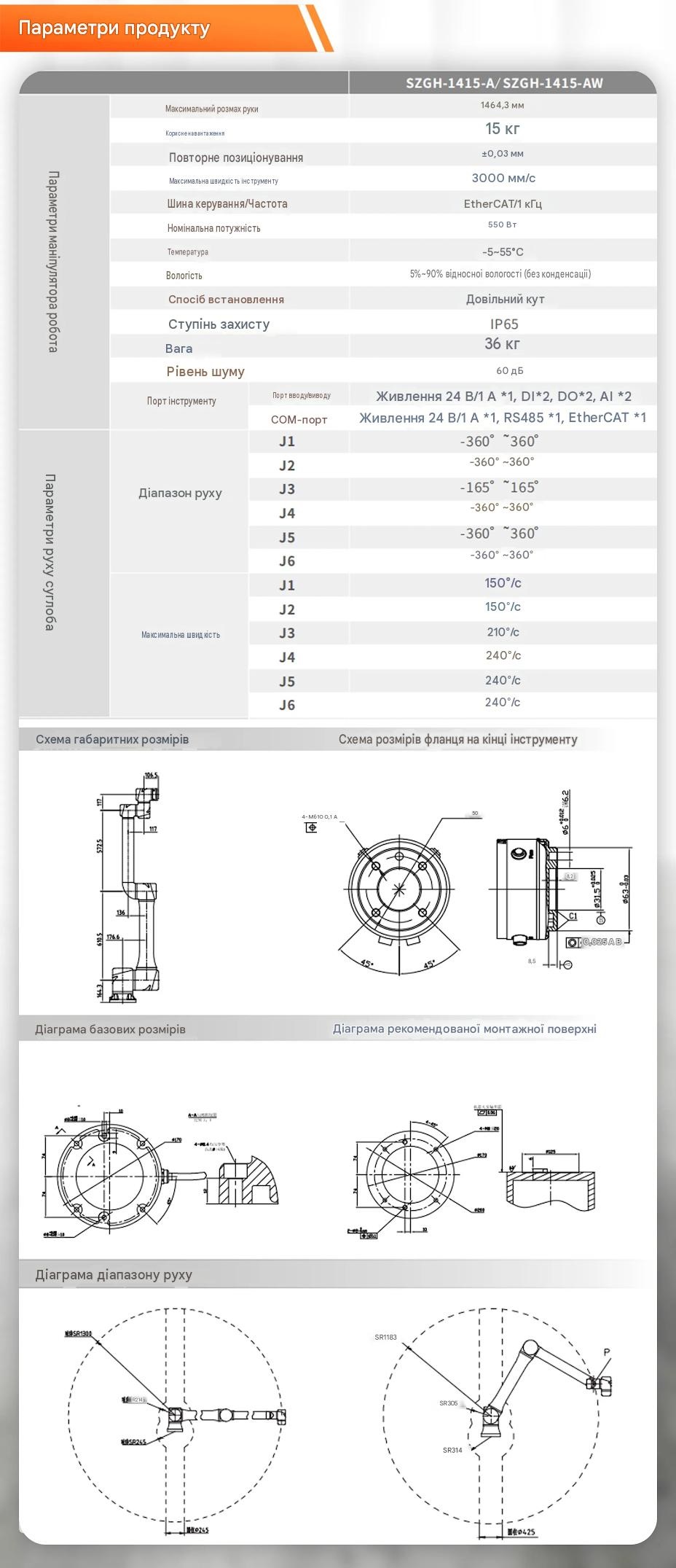

Повні технічні характеристики SZGH-1415-A

XI Black Box - швидка діагностика несправностей

Система XI Black Box від SZGH записує основні робочі параметри робота: крутний момент, швидкість, струм, температуру та стан програми. У разі збою зберігає дані для віддаленої діагностики, що допомагає швидше виявляти несправності та скорочувати час простою обладнання.

Система безпеки та виявлення зіткнень

SZGH1415-A виконує 100 перевірок безпеки під час запуску та оснащений 10-рівневою системою виявлення зіткнень із регульованою чутливістю. Це допомагає організувати спільну роботу оператора й робота. Експлуатація без захисного огородження можлива лише за умови належного оцінювання ризиків.

Додаткові можливості: підтримка до 15 синхронізованих осей, інтеграція машинного зору 2D/3D та відповідність стандарту IATF 16949:2016.

Основні переваги

Повний захист корпусу за стандартом IP65 - розроблений для реальних умов зварювання.

На відміну від колаборативних роботів, у яких герметизовані лише окремі з’єднання, SZGH-1415-A має ступінь захисту IP65 для всього корпусу. Зварювальні бризки, шліфувальний пил, туман охолоджувальної рідини та волога, які можуть пошкодити датчики й приводні компоненти стандартних колаборативних роботів, не повинні проникати всередину корпусу за умов, передбачених цим класом захисту. Це сприяє збільшенню інтервалів між технічним обслуговуванням і скороченню незапланованих простоїв у зварювальних цехах із постійним забрудненням повітря.

Програмування методом навчання рухом (6 кнопок) - програмування за хвилини, а не за дні.

SZGH-1415-A оснащений 6-кнопковим інтерфейсом для навчання та спільної роботи. Оператор вручну спрямовує маніпулятор робота вздовж потрібної траєкторії зварювання, натискаючи кнопку навчання, а контрольні точки траєкторії записуються автоматично. Не потрібні G-код, спеціальна мова сценаріїв або спеціальна освіта в галузі робототехніки. Це спрощує створення зварювальних програм і переналаштування обладнання в умовах змішаного виробництва, де нові партії деталей можуть запускатися кожної зміни.

Швидкість інструмента 3000 мм/с - висока продуктивність у форматі колаборативної робототехніки.

SZGH-1415-A забезпечує швидкість інструмента до 3000 мм/с, що дає змогу скоротити час переміщення між точками зварювання та підвищити продуктивність роботи. Для дугового зварювання це означає швидше переміщення між точками прихоплення, скорочення часу холостих переміщень і збільшення частки часу безпосереднього зварювання протягом зміни.

Поєднання високої швидкості, точності позиціонування та можливостей колаборативної робототехніки допомагає оптимізувати виробничі процеси. Фактична швидкість роботи та можливість експлуатації без захисного огородження залежать від налаштувань, застосування та оцінки ризиків для конкретного робочого місця.

Налаштування, програмування та сервіс роботів SZGH

ElectroTorg - допомога у впровадженні, адаптації та технічному супроводі промислових роботів SZGH.

Пропонуємо послуги з підготовки роботизованого обладнання до експлуатації, розроблення керувальних програм, підключення додаткових пристроїв і вдосконалення наявних систем. Також допомагаємо з діагностикою, обслуговуванням і ремонтом обладнання.

Під час підготовки рішення враховуємо особливості виробничого процесу, технічні характеристики робота та вимоги до автоматизованої операції.

Основні послуги

Програмування роботів і підготовка операторів

Налаштовуємо алгоритми виконання виробничих операцій, програмуємо рухи маніпулятора та визначаємо необхідні робочі параметри. Допомагаємо працівникам розібратися з керуванням обладнанням, його налаштуванням і правилами експлуатації.

Підключення периферії та інтеграція систем

Підбираємо сумісне оснащення, опрацьовуємо варіанти підключення додаткових пристроїв і налаштування взаємодії між компонентами системи. Залежно від технічного завдання робот може інтегруватися з верстатами, датчиками та іншими елементами виробничої лінії.

Налаштування для різних технологічних операцій

Можливості застосування промислового робота залежать від його моделі, характеристик і встановленого обладнання. За відповідної комплектації можна розглянути використання роботизованої системи для зварювання, фарбування, шліфування, полірування та виконання інших операцій.

Діагностика та відновлення працездатності

Надаємо допомогу у визначенні технічних несправностей, проведенні сервісних робіт і пошуку необхідних запасних частин. Обсяг обслуговування та можливості ремонту залежать від стану обладнання й характеру виявленої несправності. Гарантійні питання вирішуються відповідно до встановлених умов гарантії.

Де можна застосовувати роботів SZGH

За наявності відповідного оснащення та належного програмування роботизовані системи можуть виконувати широкий спектр виробничих завдань:

• Зварювання деталей - автоматизоване з’єднання металевих елементів із використанням сумісного зварювального обладнання.
• Нанесення покриттів - автоматичне фарбування виробів із керуванням траєкторією руху інструмента.
• Оброблення поверхонь - шліфування та полірування деталей для досягнення заданих характеристик поверхні.
• Пакування й укладання продукції - переміщення товарів, формування палет і автоматизація пакувальних операцій.
• Робота з верстатами - завантаження заготовок, вивантаження готових деталей і передавання виробів між обладнанням.
• Захоплення та переміщення виробів - установлення деталей у задане положення, перенесення та подавання до наступного етапу оброблення.

Для зміни призначення робота може знадобитися інше робоче оснащення, додаткові модулі, коригування програм і переналаштування системи керування. Можливість виконання конкретної операції визначається після оцінювання технічних параметрів відповідної моделі.

Порядок реалізації проєкту

1. Аналіз виробничих потреб. Вивчаємо завдання, послідовність технологічних операцій, характеристики виробів і вимоги до готового результату.
2. Підбір конфігурації. Визначаємо відповідну модель робота, тип інструмента та необхідні додаткові компоненти.
3. Розроблення програм і налаштування. Задаємо алгоритм роботи, налаштовуємо траєкторії маніпулятора та параметри виконання операцій.
4. Тестування обладнання. Перевіряємо роботу системи, правильність виконання запрограмованих дій і дотримання вимог безпеки перед початком експлуатації.

ElectroTorg - технічні рішення для вашого підприємства

Допомагаємо визначити, як застосувати промислову робототехніку SZGH для виконання конкретних завдань і вдосконалення виробничих процесів.

Що ви отримуєте:

• підхід з урахуванням особливостей вашого виробництва;
• допомогу у виборі роботів та сумісного оснащення;
• оцінювання можливостей переналаштування обладнання;
• підтримку з питань програмування та підключення компонентів;
• консультації щодо сервісу, ремонту й технічного вдосконалення систем.

Плануєте автоматизувати виробництво?

Звертайтеся до ElectroTorg! Допоможемо розглянути варіанти застосування робота SZGH, визначити необхідне обладнання та підібрати конфігурацію відповідно до ваших виробничих потреб.

Для початкової оцінки достатньо повідомити модель робота, описати потрібну операцію та вказати основні вимоги до її виконання.
